قاب موتور استوانه ای مربعی شکل

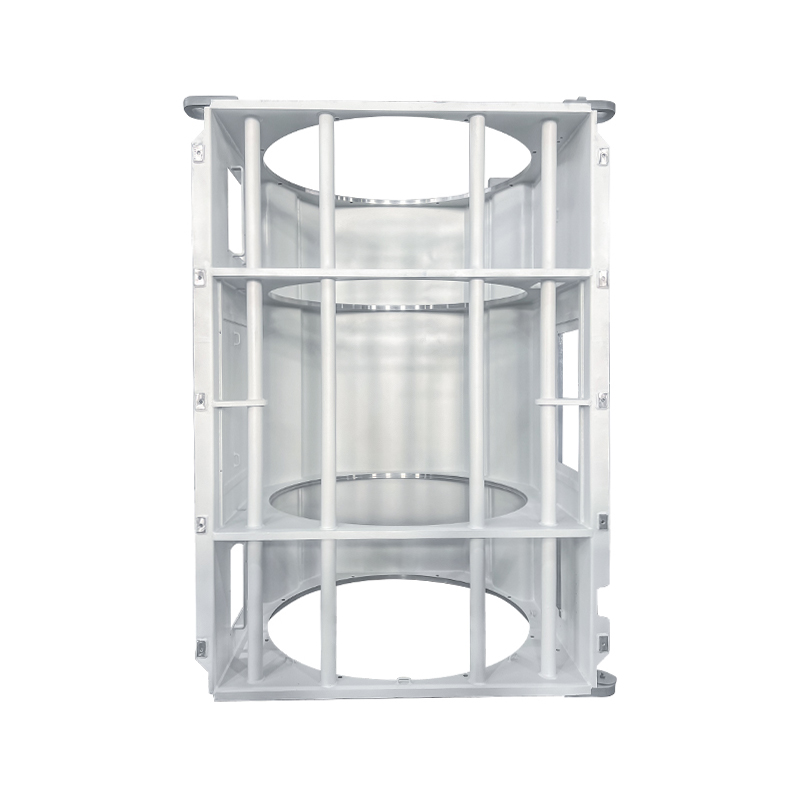

قاب موتور استوانه ای پایه مربعی یک ساختار پشتیبانی هیبریدی است که یک پایه مربعی پایینی را با یک بخش بالایی یا میانی استوانه ای ترکیب می کند. پایداری یک پایه جعبه ای را با مزایای فضایی و عملکردی یک سیلندر ادغام می کند و به طور گسترده در صنعت موتور الکتریکی استفاده می شود. ویژگی بارز آن طراحی "پایین مربع پایدار، بخش بالایی استوانه ای" است: قسمت پایینی از طریق یک پایه مربع یا مستطیل پشتیبانی سفت و سخت را فراهم می کند، در حالی که بخش استوانه ای بالا یا میانی نیازهای عملکردی ویژه ای را برآورده می کند.

ویژگی های ساختاری اصلی
1. طراحی سازه مرکب
پایه مربع:
ساخته شده با جوشکاری صفحات فولادی در یک قاب مقاوم، با تکیه گاه های چهار گوشه ای که قابلیت ضد شیب عالی را ارائه می دهد.

پایه‌های تسطیح قابل تنظیم در پایین، امکان سازگاری با کف‌های ناهموار را فراهم می‌کند و تراز افقی دقیق را تضمین می‌کند.

بخش استوانه ای:
بخش میانی یا بالایی از یک ساختار استوانه ای استفاده می کند که معمولاً توسط نورد و جوشکاری صفحات فولادی ساخته می شود.

استوانه و پایه مربع از طریق ساختار "انتقال گرد به مربع" به هم متصل شده اند و تبدیل هندسی صاف را ممکن می سازند.

سخت‌کننده‌های داخلی، کانال‌های تهویه یا دستگاه‌های موقعیت‌یابی را می‌توان برای افزایش عملکرد گنجانید.

2. فناوری اتصال کلید
جوشکاری یکپارچه: درزهای جوش پیوسته به پایه مربع و بخش استوانه ای می پیوندند تا از استحکام کلی اطمینان حاصل کنند.

صفحات تقویت کننده در مفاصل بحرانی مقاومت پیچشی را بهبود می بخشند.

3. سیستم پشتیبانی موتور
بخش استوانه‌ای، هسته استاتور را در خود جای می‌دهد و سفت‌کننده‌های محوری پشتیبانی بیشتری را فراهم می‌کنند.

پایه مربعی پایه های بلبرینگ و سیستم خنک کننده را در خود جای داده است که نگهداری و مونتاژ را تسهیل می کند.
