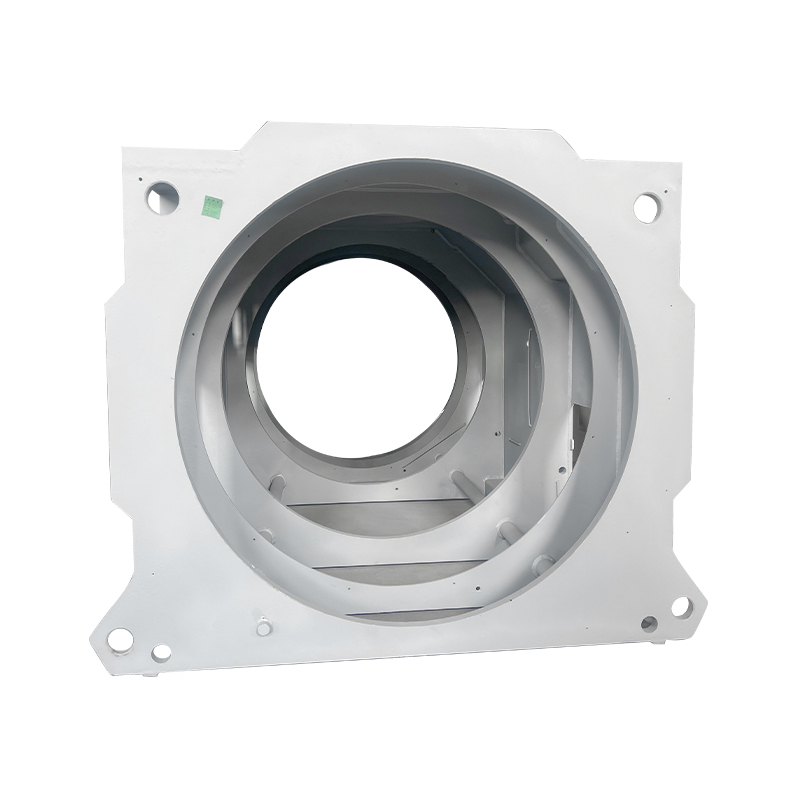

پایه موتور نوع جعبه جوشکاری صنعتی

I. مفهوم اساسی و موقعیت

پایه دستگاه نوع جعبه صنعتی یک ساختار پشتیبان موتور است که با استفاده از فرآیندهای جوشکاری ورق فولادی تولید می شود. با داشتن یک جعبه مربع/مستطیل شکل به عنوان بدنه اصلی آن، یک جزء اساسی است که پشتیبانی پایدار و حفاظت همه جانبه را برای موتور فراهم می کند. اجزای داخلی موتور (استاتور، روتور، یاتاقان ها، و غیره) را در داخل جعبه محصور می کند و در عین حال عملکردهای پشتیبانی، اتلاف گرما و حفاظتی را نیز ارائه می دهد. این نوع قاب ترجیحی برای موتورهای صنعتی بزرگ و موتورهایی است که در شرایط عملیاتی خاص استفاده می شوند.

II. ویژگی های ساختاری کلیدی

1. طراحی قاب اصلی
مقطع مربع/مستطیل: یک قاب شش وجهی جوش داده شده از صفحات فولادی یا فولاد سازه ای، ساختار باربر پایدار با عملکرد ضد کج شدن قوی را تشکیل می دهد.

طراحی مدولار: اغلب از یک ساختار جداشدنی برای تسهیل حمل و نقل و نصب استفاده می کند. در طول تعمیر و نگهداری، قطعات را می توان به صورت محلی جدا کرد.

آرایش سفت کننده: سفت کننده های عرضی، طولی یا مورب در داخل قاب نصب می شوند تا به طور قابل توجهی استحکام کلی و مقاومت در برابر تغییر شکل را بهبود بخشند.

2. اجزای حیاتی
پایه: تمام وزن و بارهای عملیاتی موتور را حمل می کند. معمولاً از صفحات فولادی ضخیم (8 تا 20 میلی متر)، با پایه های تراز قابل تنظیم در پایین جوش داده می شود.

محفظه: صفحات جانبی جعبه ای که از اجزای داخلی محافظت می کنند، با گذرگاه های خنک کننده رزرو شده و درب های بازرسی/نگهداری.

صفحات انتهایی: در هر دو انتهای قاب قرار دارند. مجهز به سوراخ های یاتاقان و سوراخ های ورودی کابل و جوش داده شده/تثبیت شده به محفظه.

3. نکات برجسته عملکردی

سیستم خنک‌کننده: محفظه با دهانه‌های تهویه، پره‌های خنک‌کننده یا خطوط لوله خنک‌کننده برای رسیدگی به مسائل مربوط به اتلاف گرما در سازه‌های محصور طراحی شده است.

طراحی آب بندی: مهر و موم / واشر در اتصالات اعمال می شود تا از درجه حفاظتی مورد نیاز (IP54/IP55) برای عملکرد ضد گرد و غبار و ضد آب اطمینان حاصل شود.

وسایل بالابر: برای نصب و جابجایی راحت تر، حلقه های بالابر یا بند بالابر در قسمت بالایی نصب می شوند.

جعبه ترمینال: به طور مستقل در کنار محفظه جوش داده می شود و یک رابط اتصال الکتریکی برای تعمیر و نگهداری آسان تر فراهم می کند.
