چرا طراحی لمینیت مستقیماً بر راندمان موتور تأثیر می گذارد؟

در موتورهای با راندمان بالا، طراحی از لمینیت های موتوری نقش مهمی در کنترل تلفات الکترومغناطیسی دارد. لمینیت های موتور الکتریکی ورق های فولادی نازکی هستند که روی هم چیده شده اند تا هسته استاتور یا هسته روتور را تشکیل دهند. هدف اصلی این ساختار لایه ای کاهش تلفات جریان گردابی در هسته مغناطیسی است. هنگامی که میدان های مغناطیسی متناوب از فولاد جامد عبور می کنند، جریان های گردشی بزرگی تولید می شود که انرژی الکتریکی را به گرما تبدیل می کند. با تقسیم هسته به لایه های عایق شده، این جریان های گردشی به طور قابل توجهی محدود می شوند.

In practical industrial motors, lamination thickness typically ranges between 0.20 mm and 0.50 mm depending on the operating frequency and efficiency requirements. به عنوان مثال، موتورهای کششی با راندمان بالا که در خودروهای تجاری انرژی جدید استفاده می‌شوند، اغلب از لایه‌بندی‌های حدود ۰.۲۵ میلی‌متر یا نازک‌تر استفاده می‌کنند. این کاهش ضخامت می تواند از دست دادن آهن را تا بیش از 10 درصد در محدوده های عملیاتی خاص کاهش دهد و کارایی کلی سیستم را بهبود بخشد.

Manufacturers such as Wuxi New Ruichi Technology Co., Ltd. focus on precision electric punching processes to maintain tight tolerances during lamination production. Consistent stamping accuracy ensures that the stacked laminations maintain uniform magnetic paths, which helps prevent localized saturation and improves motor stability under load.

دقت مهر زنی و تاثیر آن بر لمینیت های هسته استاتور

فناوری مهر زنی با سرعت بالا یکی از حیاتی ترین فرآیندهای تولید برای ساخت لمینیت استاتور است. حتی انحرافات کوچک در هندسه شکاف یا ارتفاع سوراخ می تواند بر عملکرد موتور تأثیر بگذارد. در طول فرآیند مهر زنی، قالب باید لبه های برش ثابتی داشته باشد تا از تغییر شکل ورق های فولادی سیلیکونی جلوگیری شود. ارتفاع بیش از حد سوراخ می تواند باعث خرابی عایق بین لایه ها شود و از دست دادن جریان گردابی را افزایش دهد.

در خطوط تولید موتور الکتریکی مدرن، تجهیزات مهر زنی با سرعت بالا می تواند به نرخ تولید بیش از 300 ضربه در دقیقه برسد. با این حال، حفظ دقت ابعادی در این سرعت ها نیاز به طراحی قالب پیشرفته و کنترل مواد دارد. سازندگان لمینت های موتور الکتریکی باید بهره وری را با دقت متعادل کنند تا به عملکرد قابل اعتماد در موتورهای با راندمان بالا دست یابند.

• ارتفاع سوراخ معمولاً زیر 0.03 میلی متر کنترل می شود
• تحمل عرض شکاف اغلب در 0.01 ± میلی متر حفظ می شود
• مسطح بودن سطح برای انباشته شدن لمینیت ثابت حیاتی است

Companies specializing in electric punching and core products, such as Wuxi New Ruichi Technology Co., Ltd., integrate advanced stamping technologies to maintain these precision requirements. This is especially important for motors used in rail transit systems and industrial automation equipment, where reliability and efficiency are essential.

انتخاب مواد برای لمینیت های موتور الکتریکی

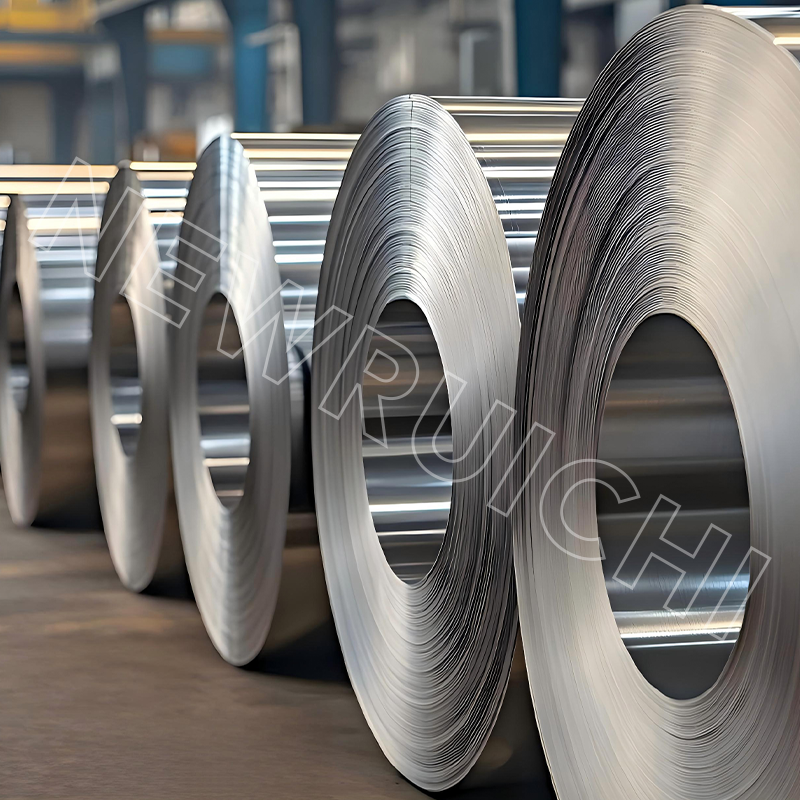

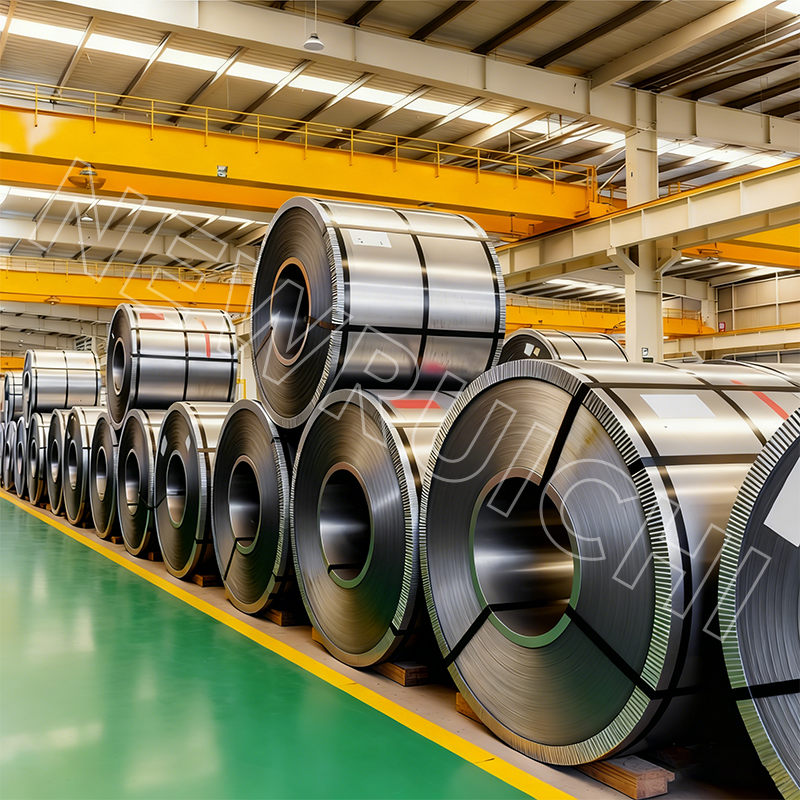

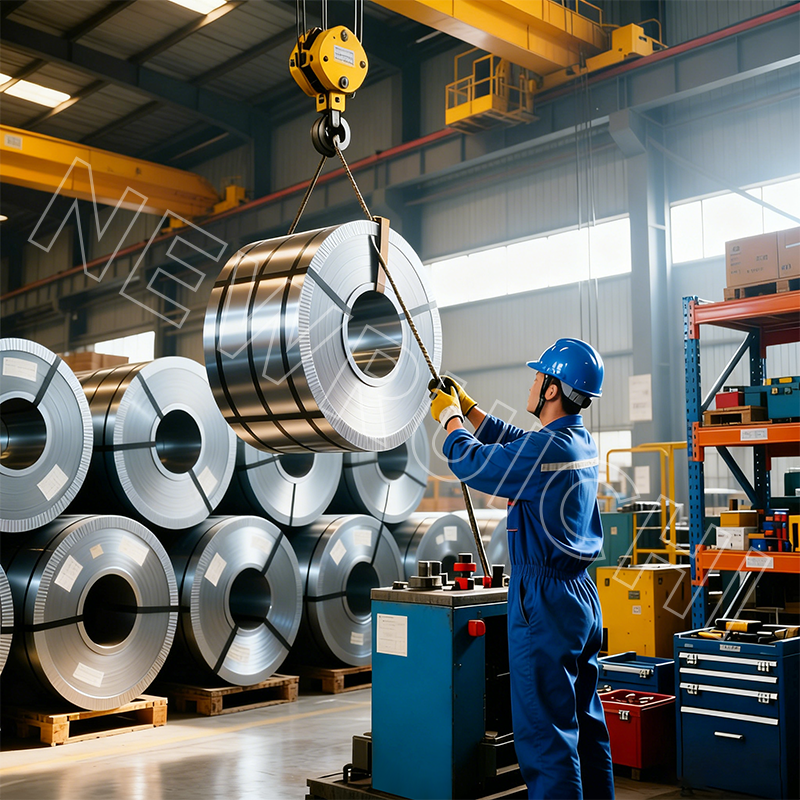

عملکرد لایه لایه های هسته استاتور به شدت به خواص مغناطیسی فولاد مورد استفاده بستگی دارد. Electrical steel, commonly referred to as silicon steel, is widely used because of its high magnetic permeability and low core loss characteristics. The silicon content within the steel typically ranges between 2 percent and 3.5 percent, which improves electrical resistance and reduces eddy current losses.

کاربردهای مختلف به درجه بندی مواد متفاوتی نیاز دارند. موتورهایی که برای ژنراتورهای نیروی بادی یا وسایل نقلیه انرژی جدید طراحی شده اند، اغلب به موادی با تلفات هسته کمتر و چگالی شار مغناطیسی بالاتر نیاز دارند. جدول زیر انواع مواد معمولی مورد استفاده برای لمینیت های موتور و کاربردهای رایج آنها را خلاصه می کند.

با توسعه سریع فناوری های انرژی سبز، تقاضا برای فولاد الکتریکی با کارایی بالا همچنان در حال رشد است. Manufacturers increasingly invest in material optimization to meet stricter efficiency standards across electric transportation and renewable energy sectors.

فن آوری های انباشتگی و پیوند در ساخت هسته استاتور

پس از مهر زنی، لایه های جداگانه باید روی هم چیده شوند تا یک هسته کامل استاتور تشکیل شود. روش انباشتگی به طور قابل توجهی بر استحکام مکانیکی، تداوم مغناطیسی و اتلاف گرما تأثیر می گذارد. روش‌های انباشته‌سازی سنتی به ویژگی‌های مکانیکی در هم‌بسته‌ای که در طول مهر زنی شکل می‌گیرد، متکی هستند. این زبانه های کوچک به لمینیت ها اجازه می دهد در هنگام مونتاژ به هم قفل شوند.

در موتورهای با کارایی بالا، فناوری‌های پیوند به طور فزاینده‌ای برای بهبود پایداری ساختار استفاده می‌شوند. Adhesive bonding or welding techniques can reduce vibration within the stator core, which improves motor noise performance and mechanical durability. این فناوری ها به ویژه برای موتورهای مورد استفاده در حمل و نقل ریلی یا تجهیزات صنعتی با سرعت بالا بسیار مهم هستند.

• انباشته شدن اینترلاک برای تولید انبوه مقرون به صرفه
• اتصال چسب برای بهبود کنترل ارتعاش
• جوش لیزری برای مجموعه های استاتور با مقاومت بالا

شرکت های درگیر در لمینیت استاتور تولید اغلب چندین تکنیک انباشته را بسته به طراحی موتور ترکیب می کند. Wuxi New Ruichi Technology Co., Ltd., for example, develops electric punching and core solutions that integrate advanced manufacturing processes to support demanding applications such as new energy non-road machinery and industrial automation systems.

چگونه لمینیت های موتور از رشد صنایع انرژی های جدید حمایت می کنند

گسترش سریع فن آوری های انرژی جدید به طور قابل توجهی تقاضا برای لمینیت های موتور الکتریکی پیشرفته را افزایش داده است. سیستم‌های محرک الکتریکی مورد استفاده در خودروهای تجاری انرژی جدید به چگالی گشتاور بالا و راندمان بهبود یافته نیاز دارند. دستیابی به این اهداف عملکرد به شدت به لایه‌بندی‌های هسته استاتور بهینه و فرآیندهای ساخت دقیق بستگی دارد.

فراتر از حمل و نقل، لمینیت های موتور الکتریکی نیز در سیستم های تولید برق بادی ضروری است. توربین های بادی بزرگ به ژنراتورهای کارآمد متکی هستند که در آن به حداقل رساندن تلفات هسته مستقیماً بر توان خروجی تأثیر می گذارد. در این سیستم‌ها، حتی پیشرفت‌های کوچک در کیفیت لمینیت می‌تواند به افزایش قابل اندازه‌گیری در تولید انرژی سالانه تبدیل شود.

تولیدکنندگان به طور فزاینده ای بر روی فناوری های تولید هوشمند سرمایه گذاری می کنند تا از این تقاضای رو به رشد حمایت کنند. Wuxi New Ruichi Technology Co., Ltd. continues to expand its research and development capabilities, focusing on the integration of AI, smart manufacturing, and green energy technologies. These initiatives aim to improve production efficiency while enabling the development of high-performance stator lamination solutions for emerging industries.
